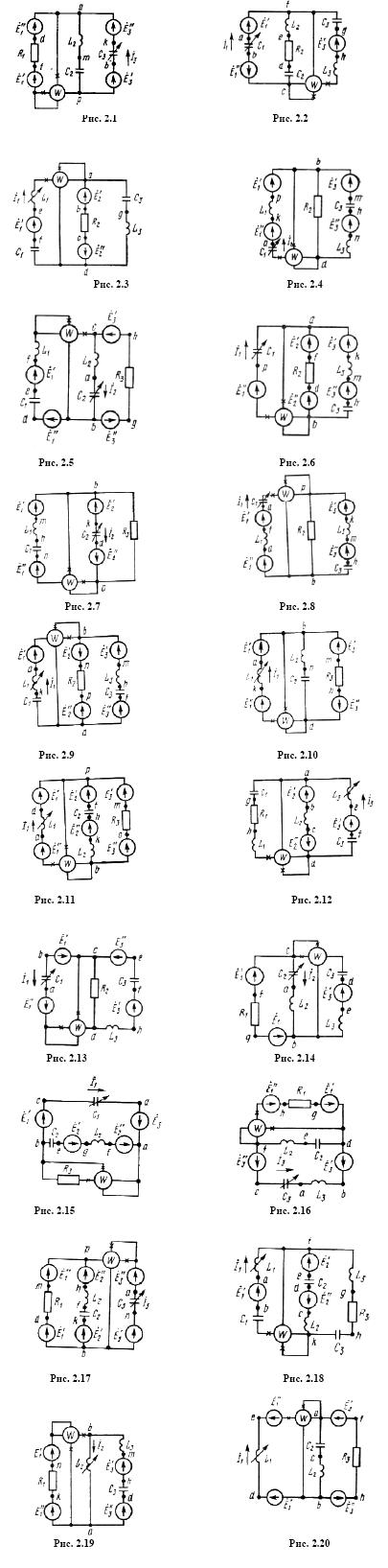

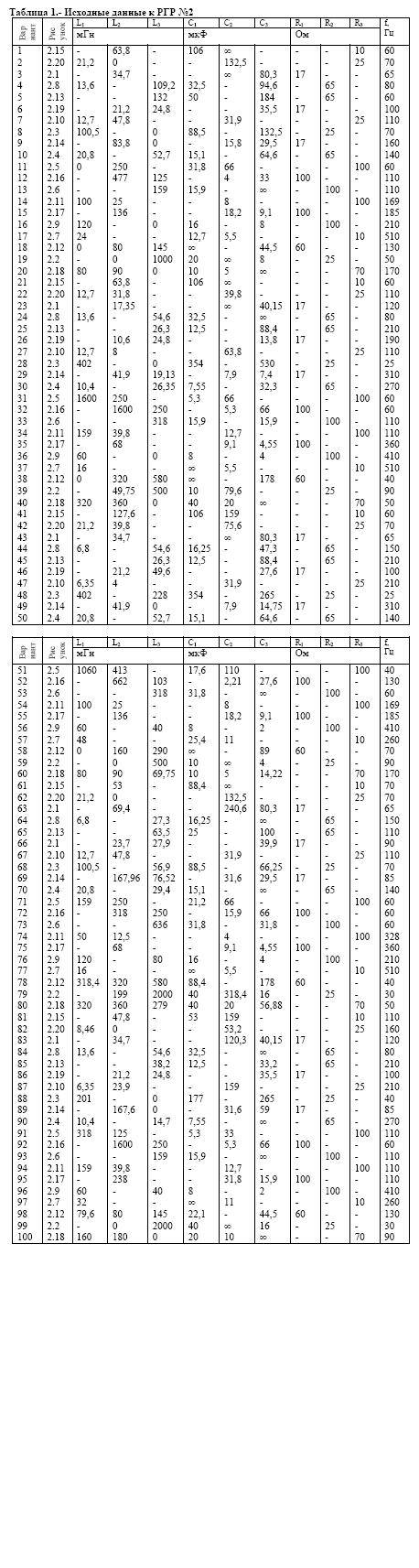

Для электрической схемы выполнить следующее:

1. На основании законов Кирхгофа составить систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: дифференциальной и символической.
2. Определить комплексы действующих значений токов во всех ветвях одним из методов расчета линейных электрических цепей.
3. Определить показание ваттметра: а) с помощью выражения для комплексов тока и напряжения на ваттметре; б) по формуле .
4. Построить топографическую диаграмму совмещенную с векторной диаграммой токов. При этом потенциал точки А принять равным нулю.
5. Построить круговую диаграмму для тока в одном из сопротивлений цепи при изменении модуля этого сопротивления в пределах от нуля до бесконечности. Сопротивление, подлежащее изменению, отмечено на схеме стрелкой.
6. Построить график изменения тока в имеющемся сопротивлении в зависимости от модуля этого сопротивления.
7. Написать выражение для мгновенного значения тока и напряжения. Построить график зависимости указанной величины от ωt.

Сделать заказ на выполнение данной работы

Указания к выбору варианта.

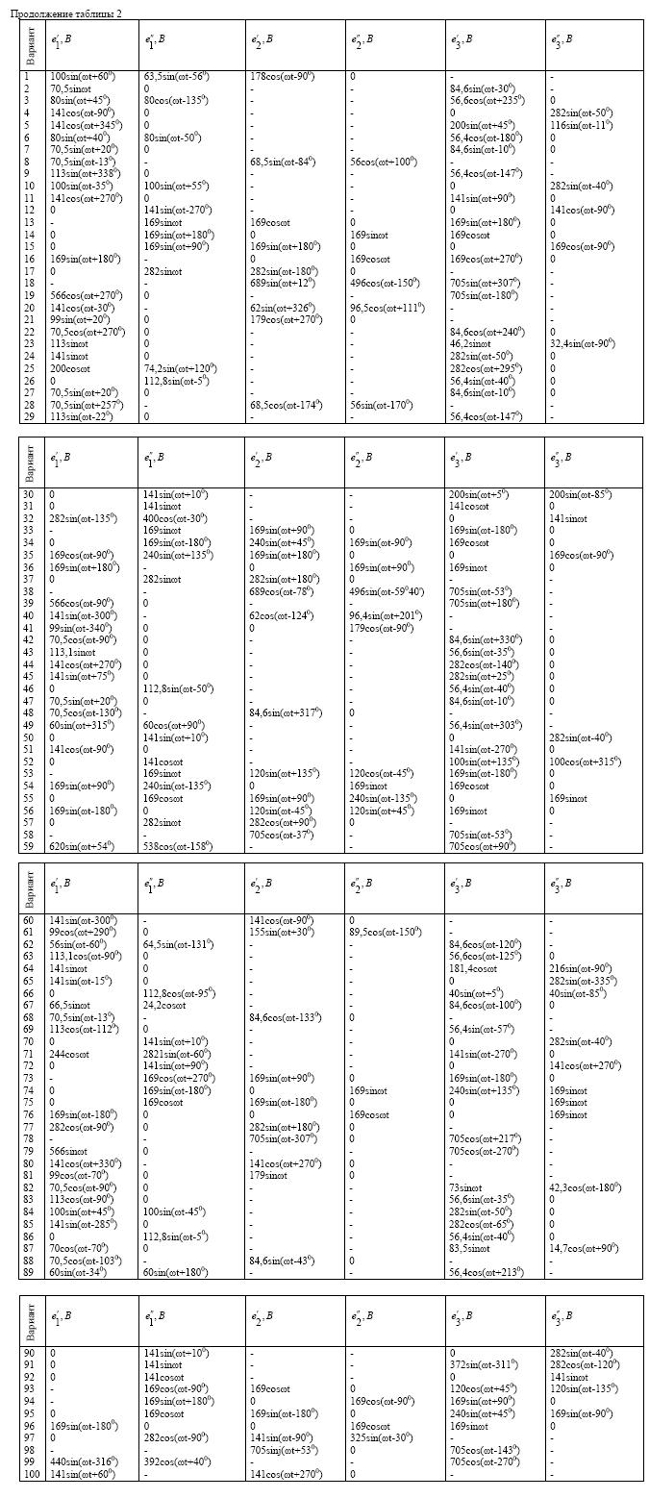

Для студентов фамилии которых начинаются с букв А, Е, Л, Р, Ф, Щ, записать значение тока i₁; с букв Б, Ж, М, С, Х, Э – тока i₂; с букв В, З, Н, Т, Ц, Ю – тока i₃; с букв Г, Д, И, О, У, Ш, Ч – тока i_КЗ; с букв К, П, Я – напряжения u_ХХ.
