Внимание!

Номер рисунка выбирается по последней цифре варианта, а номер условия в таблице - по предпоследней  цифре варианта.

Например: вариант 27

номер схемы - 7

номер условия - 2

Перейти к решенным задачам

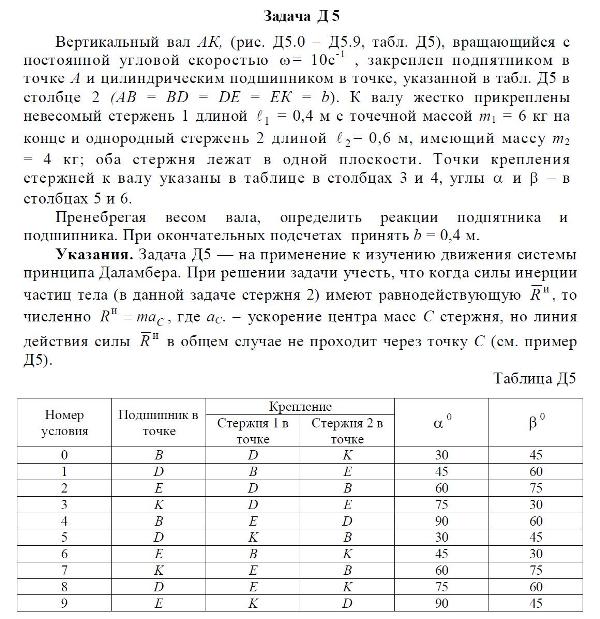

Задача  Д 5

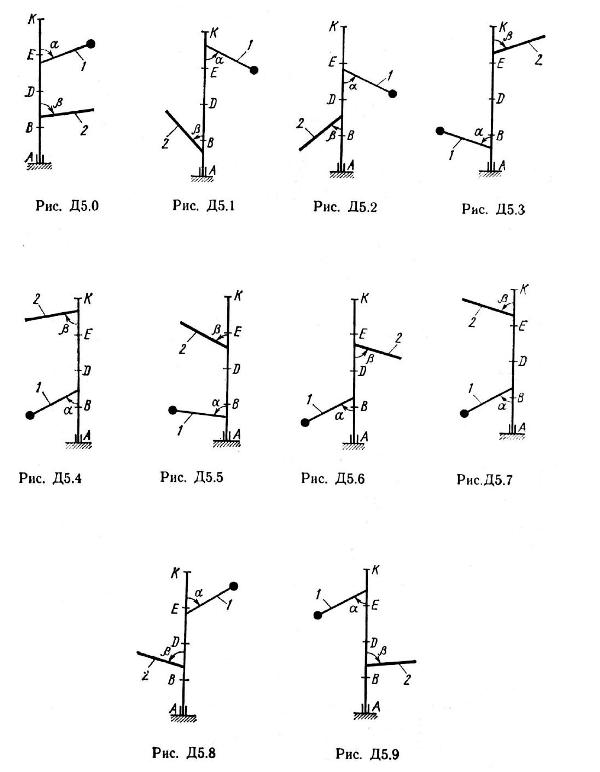

Вертикальный вал АК, (рис. Д5.0 – Д5.9, табл. Д5), вращающийся с пос­тоянной угловой скоростью = 10с^-1 , закреплен подпятником в точке А и цилиндрическим подшипником в точке, указанной в табл. Д5 в столбце 2 (АВ = ВD = DE = ЕК = b). К валу жестко прикреплены невесомый стержень 1 длиной  = 0,4 м с точечной массой т₁ = 6 кг на конце и однородный стер­жень 2 длиной = 0,6 м, имеющий массу т₂ = 4 кг; оба стержня лежат в одной плоскости. Точки крепления стержней к валу указаны в таблице в столбцах 3 и 4, углы  и  – в  столбцах 5 и 6.

Пренебрегая весом вала, определить реакции подпятника и подшипника. При окончательных подсчетах  принять b = 0,4 м.

Указания. Задача Д5 — на применение к изучению движения системы принципа Даламбера. При решении задачи учесть, что когда силы инерции частиц тела (в данной задаче стержня 2) имеют равнодействующую , то численно , где а_С. – ускорение центра масс С стержня, но линия действия силы  в общем случае не проходит через точку С (см. пример Д5).
